Установка трубки ТР серии

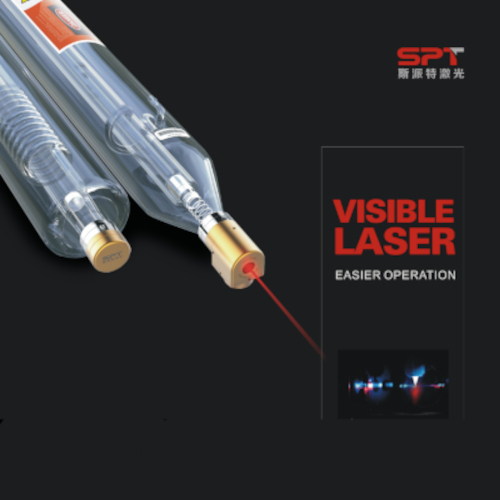

Перед установкой лазерной трубки TR серии нужно убедиться, что направление лазерного луча совпадает с красным лучом от указки, расположенной на трубки. Лазерная указка подключается к блоку розжига к 5V.

Самое простое это подключить трубку вне станка и сделать пробный выстрел на расстояние 3-4 метра. Далее совместить луч от указки с пятном от выстрела с помощью регулировочных винтов на лазерной указке.

Если нет возможности сделать это вне станка, то можно установить трубку в станок, передвинуть голову станка в самое дальнее нижнее правое(левое) положение, лучше снять стакан с линзой. Расположить под головой на сотовом столе кусок фанеры, опустить стол в нижнее положение, сделать пробный выстрел. Далее совместить луч от указки с полученным пятном от выстрела с помощью регулировочных винтов на лазерной указке.

После того как вы убедились, что лазерная указка и лазерный луч настроены в одном направлении, можно переходить к юстировке.

Настройка первого зеркала

Убедитесь что луч от маркера попадает на первое зеркало, не обязательно чтобы он был ровно по середине. Главное чтобы луч был не близко к краю зеркала. Лазерный луч имеет в среднем диаметр 5-6 мм, поэтому если раположить в край зеркала, то часть луча может попадать на ободок, что приведет к потери мощности.

Настройка оси Y

Переместите портал станка в положение, ближайшее к лазерной трубке (обычно это верхнее положение), прикрепите малярный скотч к раме 2 зеркала и с помощью маркера сделайте точку на скотче в том же месте, где и красная точка лазера. Убедитесь, что точка расположена ближе к центру.

Далее нужно отодвинуть портал в крайнее нижнее положение.

Отрегулируйте точку лазера, если она отклонилась от точки маркера, с помощью регулировочных винтов на первом зеркале так, чтобы лазерная точкой точка опять совпала с точкой от маркера.

Указанное выше действие нужно повторить 2–3 раза, пока лазерная точка не будет отклоняться от точки маркера.

Настройка оси X

Переместите голову станка в крайнее левое (правое) положение, ближайшее к лазерной трубке, прикрепите малярный скотч к раме 3 зеркала и с помощью маркера сделайте точку на скотче в том же месте, где и красная точка лазера. Точка должна быть расположена максимально по центру

Подвиньте голову в крайнее противоположное направление.

Отрегулируйте точку лазера, если она отклонилась от точки маркера, с помощью регулировочных винтов на втором зеркале так, чтобы лазерная точкой точка опять совпала с точкой от маркера

Указанное выше действие нужно повторить 2–3 раза, пока лазерная точка не будет отклоняться от точки маркера.

Настройка вертикальности луча лазерной трубки

Разместите кусок фанеры на сотовом столе. Наклейте кусок малярного скотча, поставьте точку маркером.

Нужно переместить сопло вниз к поверхности малярного скотча и переместите фанеру так, чтобы точка от маркера совпала с центром сопла.

После поднимите сопло наверх.

Отрегулируйте точку лазера, если она отклонилась от точки маркера, с помощью регулировочных винтов на третьем зеркале так, чтобы лазерная точкой точка опять совпала с точкой от маркера

Настройка лазерной трубки завершена.
